IP67

MAX

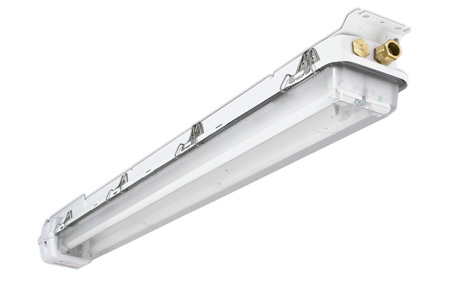

Взрывозащищенный накладной светильник

Описание

Взрывозащищенный накладной светильник для люминесцентных ламп. Светильник имеет подвесную монтажную панель с быстроразъемным коннектором для удобной установки и обслуживания

Корпус

MAXZ - корпус из стали, обработанной композиционным сплавом из алюминия и цинка Galfan, для установки внутри помещений
MAXS - корпус из кислотоустойчивой нержавеющей стали, для установки на открытых палубах

Покрытие

Белая порошковая эпоксидно-полиэстерной эмаль

Диффузор

Из ударостойкого поликарбоната

Рабочие температуры

От -30º до +45ºC (с внутренним аварийным аккумулятором - от 0 до +25ºC)

Источники света

Для двух люминесцентных ламп мощностью 18 или 36 Вт

Класс взрывозащиты

EEx edm IIC T4/T5 Zone 1, Nemko 02ATEX330

ПРА

HF – электронная ПРА, 230 В, 50/60 Гц

Версия для аварийного освещения

Модель для аварийного освещения поставляется с внешним блоком питания. Аварийный блок для ламп на 18 Вт или 36 Вт рассчитан на 1.5 или 3-часа работы (T4). Все аварийные модификации (E1/E3) поддерживают дистанционное управление аварийными функциями.

Установка

В стандартном исполнении - для накладного монтажа на фиксированных боковых кронштейнах. Может поставляться с различными видами монтажных креплений для разнообразных сфер применения: - на торцевые кронштейны; - на трубу; - на трос; - на винтовую 8 мм шпильку; - антивибрационное крепление

Оптика

Отражатель поставляется по запросу

Подключение

На выбор 1 или 2 сальниковых ввода с каждой стороны. 1 ввод во внешнем аккумуляторном блоке. M20, PG16 или M25 являются стандартными, и могут быть выполнены из полиамида или латуни. 6-полюсная клеммная колодка 6мм² с винтовыми зажимами и специальной заземляющей клеммой для оплетки экранированных кабелей. Cквозная проводка 6 x 2.5 мм² - стандарт

Артикулы

Наименование Артикул HF Габариты (мм) Вес
кг
Лампа Цоколь
L1 C1 L C
MAXZ67 218HF TW PC M20 004845 724 704 681 430 4.4 T8 G13
MAXZ67 236HF TW PC M20 004846 1334 1314 1291 950 7.7 T8 G13
MAXZ67 218HF-EB3/S TW PC M20 MAX016978 724 704 681 430 7.2 T8 G13
MAXZ67 236HF-EB3/S TW PC M20 MAX016979 1334 1314 1291 950 8.9 T8 G13
MAXS67 218HF TW PC BN25 004956 724 704 681 950 4.4 T8 G13
MAXS67 236HF TW PC BN25 004963 1334 1314 1291 950 7.7 T8 G13
MAXS67 218HF-EB1/S TW PC BN25 005600 724 704 681 430 7.2 T8 G13
MAXS67 236HF-EB1/S TW PC BN25 005599 1334 1314 1291 950 9.0 T8 G13

M20 - полиамидные сальники, B25 - латунные сальники; E1/S - аварийный аккумулятор на 1.5 часа, E3/S - аварийный аккумулятор на 3 часа

Дополнительно

Артикул Описание
988800034 Наклейка EXIT
