Подвесная монтажная панель

Аварийный аккумулятор

Описание

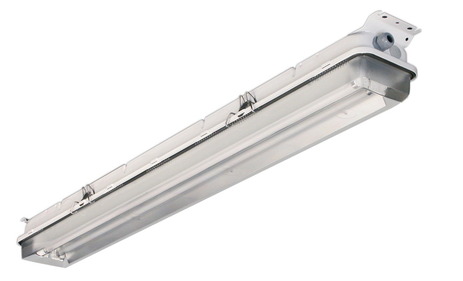

Судовой водозащищенный светильник накладного монтажа для технических помещений. Светильник имеет подвесную монтажную панель с быстроразъемным коннектором для обеспечения простоты установки и обслуживания.

Корпус

Из оцинкованной стали, покрыт белой порошковой эпоксидно-полиэстерной эмалью

Источник света

Для двух люминесцентных ламп мощностью 18, 36 или 58 Вт с цоколем G13. Лампы заказываются отдельно

Версия для аварийного освещения

Версии для аварийного освещения с внутренним (Ta=25°C) или внешним аккумуляторным блоком, время работы – 1 или 3 часа.

ПРА

Компенсированный электромагнитный ПРА (F) или электронный ПРА (HF). ЭПРА с цифровым (HFDd) или аналоговым 1-10В (HFDa) светорегулятором - по запросу.

Установка

В стандартном исполнении - для накладного монтажа на фиксированных боковых кронштейнах. Может поставляться с альтернативной системой подвесного монтажа на винтовую шпильку 8М.

Оптика

Отражатель по запросу.

Подключение

На выбор 1 или 2 сальника для ввода кабеля с каждой стороны (аварийная версия имеет только один сальник для ввода кабеля в аккумуляторном блоке). M20, PG16 или M25 являются стандартными, и могут быть выполнены из полиамида или латуни. 5-полюсная клеммная колодка 6мм² с винтовыми зажимами. Cквозная проводка 6 x 2.5 мм² (TW) - стандарт.

Опции

По запросу поставляется с установленными лампами. Внешняя соединительная коробка.

Артикулы

Наименование Артикулы Габариты (мм) Вес
(кг)
Лампа Цоколь
F HF L1 С1 L C
MIRZ54 218 TW PC M20 004945 MIR036546 724 704 681 430 4.8 T26 (T8) G13
MIRZ54 236 TW PC M20 004738 MIR037620 1334 1314 1291 950 7.5 T26 (T8) G13
MIRZ54 218 E3/S TW PC M20 011904   724 704 681 430 5.3 T26 (T8) G13
MIRZ54 236 E3/S TW PC M20 MIR040781 MIR037852 1334 1314 1291 950 8.0 T26 (T8) G13

F=электромагнитная ПРА (230 В, 50 Гц), HF=электронная ПРА (230 В, 50/60 Гц)
E3/S = Аварийный аккумулятор на 3 часа работы
